Säulenschwenkkrane: Bauarten, Einsatz und Kaufberatung

Säulenschwenkkrane zählen zu den vielseitigsten Kranarten im innerbetrieblichen Materialhandling. Ob beim Heben schwerer Bauteile, beim Beschicken von Maschinen oder beim innerbetrieblichen Transport: Ein Säulenschwenkkran ermöglicht effiziente Arbeitsabläufe auf kleinem Raum. Typische Tragfähigkeiten liegen zwischen 125 kg und 5 t, womit diese Krane für viele Branchen und Einsatzzwecke geeignet sind.

Was ist ein Säulenschwenkkran?

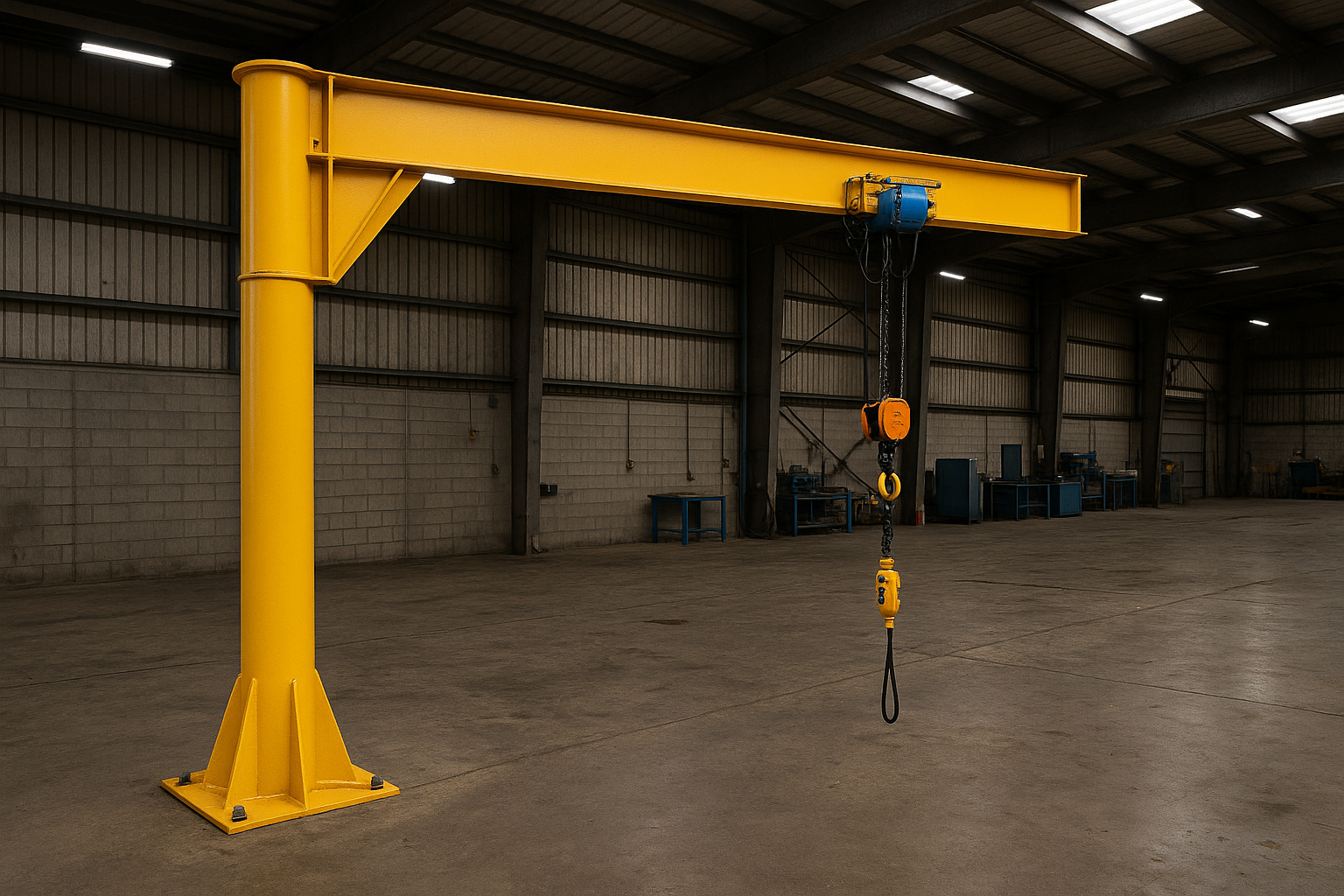

Ein Säulenschwenkkran besteht aus einer fest im Boden verankerten Stahlsäule und einem drehbaren horizontalen Ausleger. Der Ausleger trägt ein Hebezeug, meist einen Elektrokettenzug, das die Lasten entlang der Auslegerlänge verfährt. Der Schwenkbereich beträgt je nach Modell 180°, 270° oder bis zu 360°.

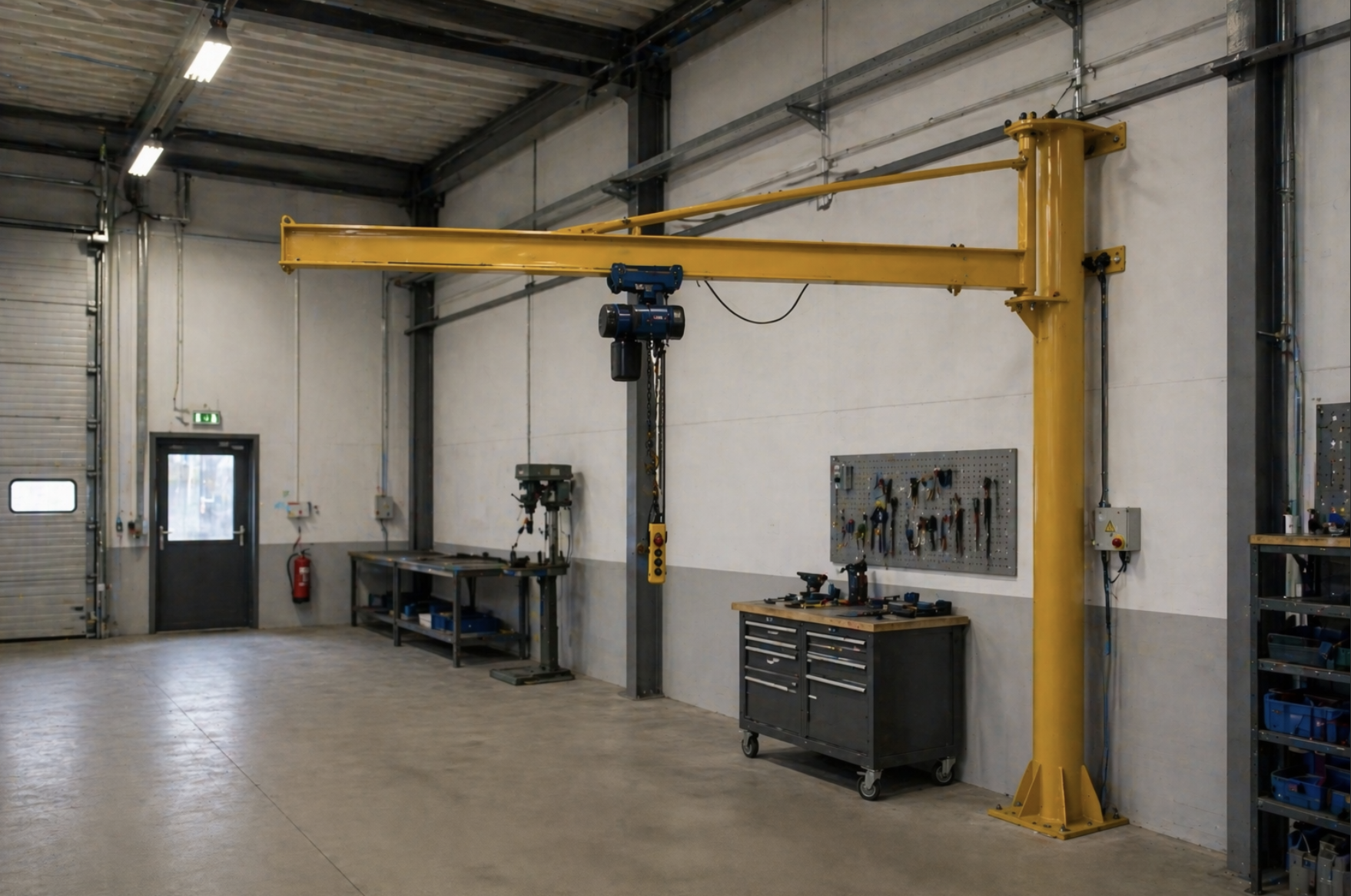

Säulenschwenkkrane sind in erster Linie für den Einsatz im Innenbereich konzipiert. In Fertigungshallen, Werkstätten oder Lägern unterstützen sie die ergonomische und schnelle Bewegung von Lasten. Für den Außenbereich gibt es speziell geschützte Modelle mit witterungsbeständigen Beschichtungen.

Standard- und Knickarm-Ausführungen

Grundsätzlich wird zwischen zwei Bauarten unterschieden:

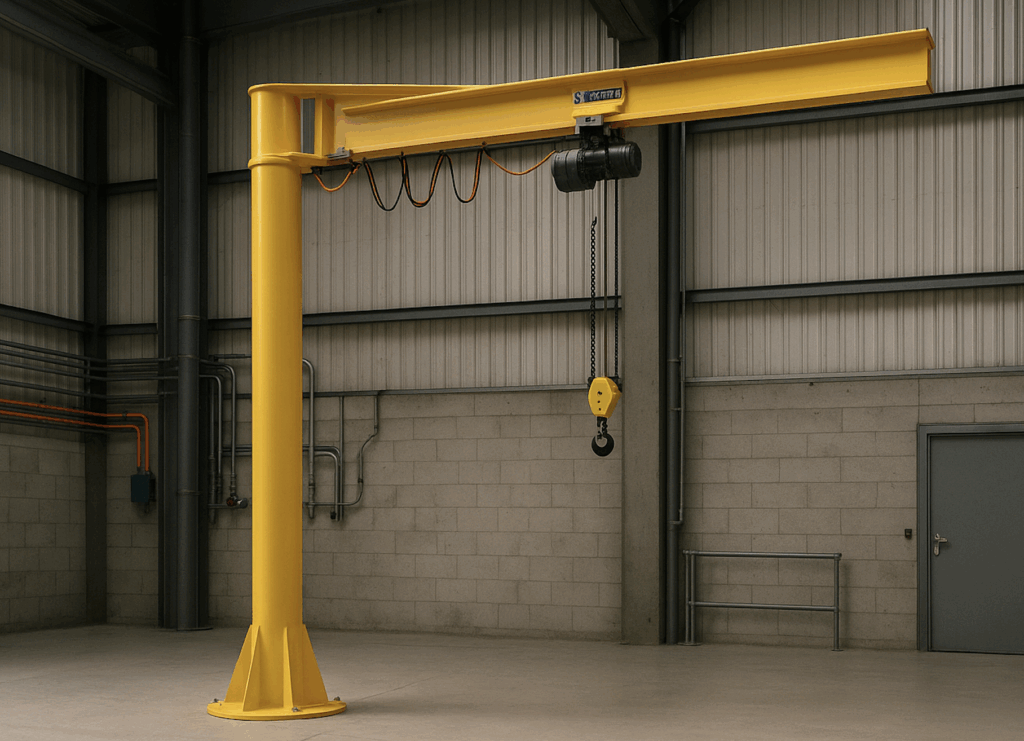

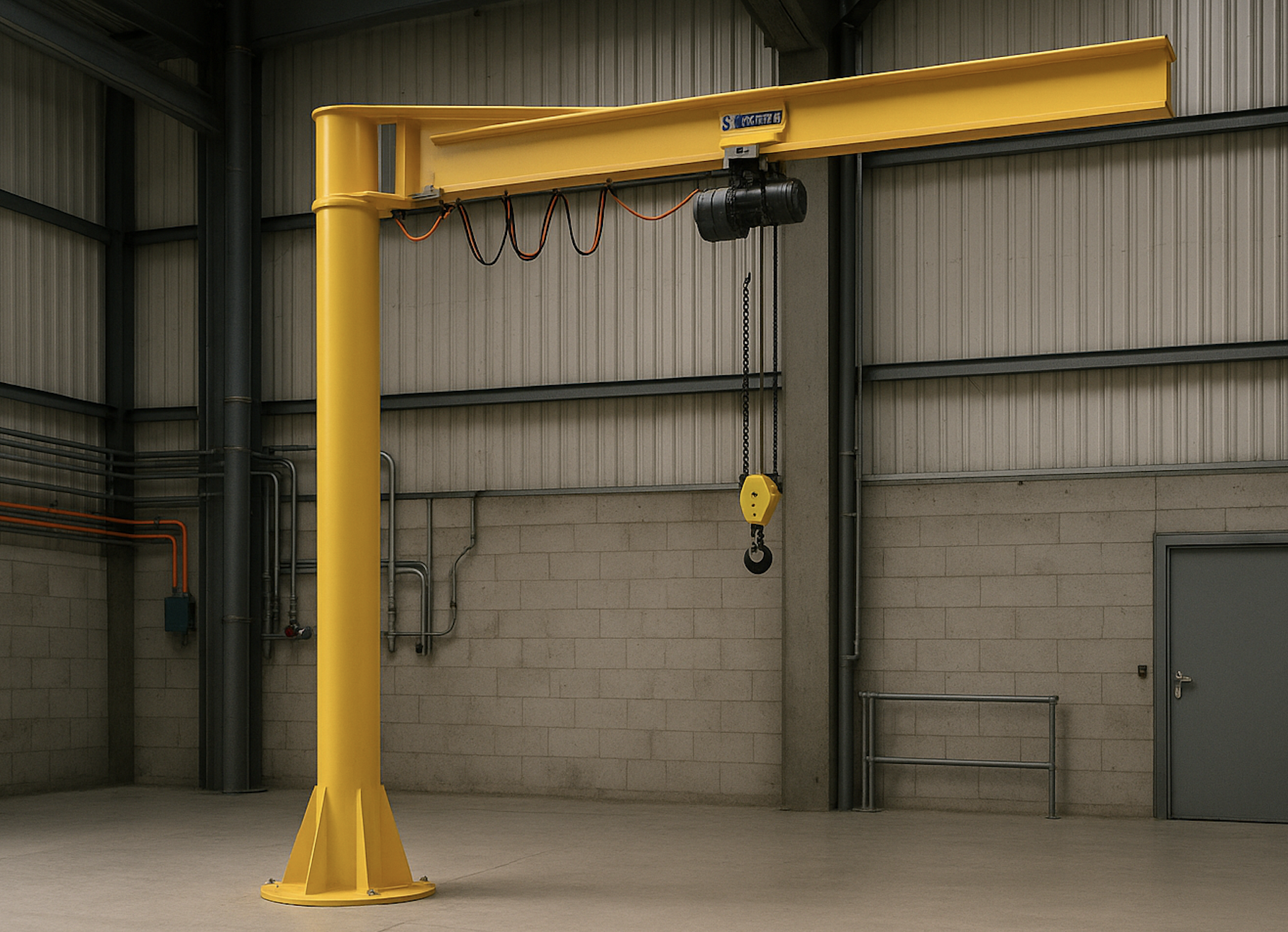

• Standard-Säulenschwenkkran: Diese Schwenkkrane haben einen starren, geraden Ausleger. Sie bieten eine gleichbleibende Reichweite und sind besonders robust. Aufgrund der einfachen Bauweise eignen sie sich ideal für Bereiche mit viel Platz rund um den Kran und tragen oft höhere Lasten bei geringerer Wartung.
• Knickarm-Säulenschwenkkran: Der Ausleger besteht hier aus zwei Elementen, die über ein Gelenk verbunden sind. Dadurch kann der Kran auch schwer zugängliche Bereiche erreichen, etwa hinter Maschinen oder Säulen. Knickarmkrane sind etwas teurer und aufwendiger in Wartung und Montage, bieten dafür aber maximale Flexibilität bei beengten Platzverhältnissen.

Typische Tragfähigkeiten und Einsatzbereiche

Die Tragfähigkeit eines Säulenschwenkkrans richtet sich nach Bedarf und Einsatzzweck:

• 250 bis 500 kg: Ideal für Montagearbeitsplätze, kleine Bauteile oder Werkzeuge.
• 1000 kg: Geeignet für die Fertigung mittlerer Bauteile oder das Beladen von Bearbeitungszentren.
• 2 bis 5 t: Für schwere Maschinenkomponenten, Palettenware oder größere Fertigungsbereiche.

Ein großer Vorteil: Säulenschwenkkrane lassen sich exakt auf die räumlichen Gegebenheiten und das benötigte Lastprofil anpassen. Dabei sind Auslegerlängen von zwei bis sechs Metern üblich.

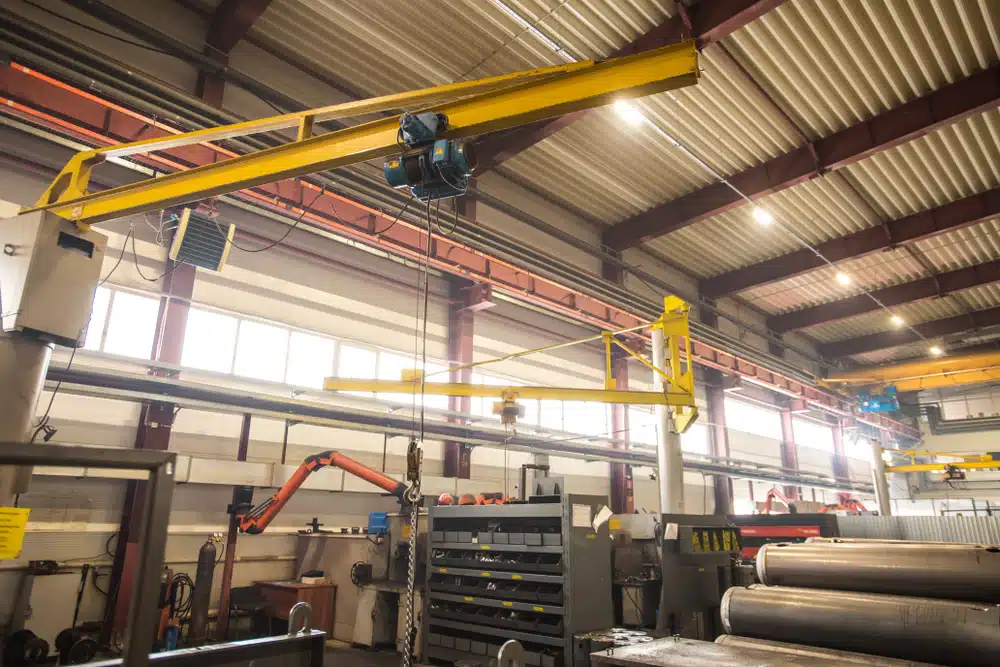

In Hallen werden diese Krane oft direkt an Montage- oder Fertigungsstationen positioniert. Im Außenbereich (z. B. an Verladezonen) müssen wetterfeste Varianten gewählt werden, die gegen Korrosion und Windlasten ausgelegt sind.
