Schwenkkran: Typen, Tragfähigkeiten, Montage und Preise

Ein Schwenkkran, oft auch Drehkran oder Auslegerkran genannt, ist ein Hebezeug mit schwenkbarem Auslegerarm. Er kommt in Industrie und Gewerbe zum Heben und Bewegen von Lasten zum Einsatz. Der Kran besteht typischerweise aus einer festen Halterung (entweder einer Säule oder Wandbefestigung) und einem horizontalen Ausleger, der sich in einem gewissen Radius drehen lässt.

An diesem Ausleger bewegt sich ein Hebezeug (z. B. ein Kettenzug oder Seilzug) auf einer Laufkatze, um die Last aufzunehmen. Durch das Schwenken des Auslegers können Lasten schnell von A nach B bewegt werden. Je nach Bauart ist ein Schwenkkran von Hand drehbar oder mit motorischem Antrieb ausgestattet. Schwenkkrane gibt es in vielen Größen von leichten Schwenkkranen für wenige hundert Kilogramm Traglast bis zu Modellen für mehrere Tonnen Gewicht. So sind Tragfähigkeiten von 250 kg, 500 kg, 1000 kg oder 1500 kg ebenso üblich wie schwere Ausführungen bis 5 t und mehr.

Typen von Schwenkkranen

Schwenkkrane lassen sich nach ihrer Bauart und Montageart in verschiedene Typen einteilen:

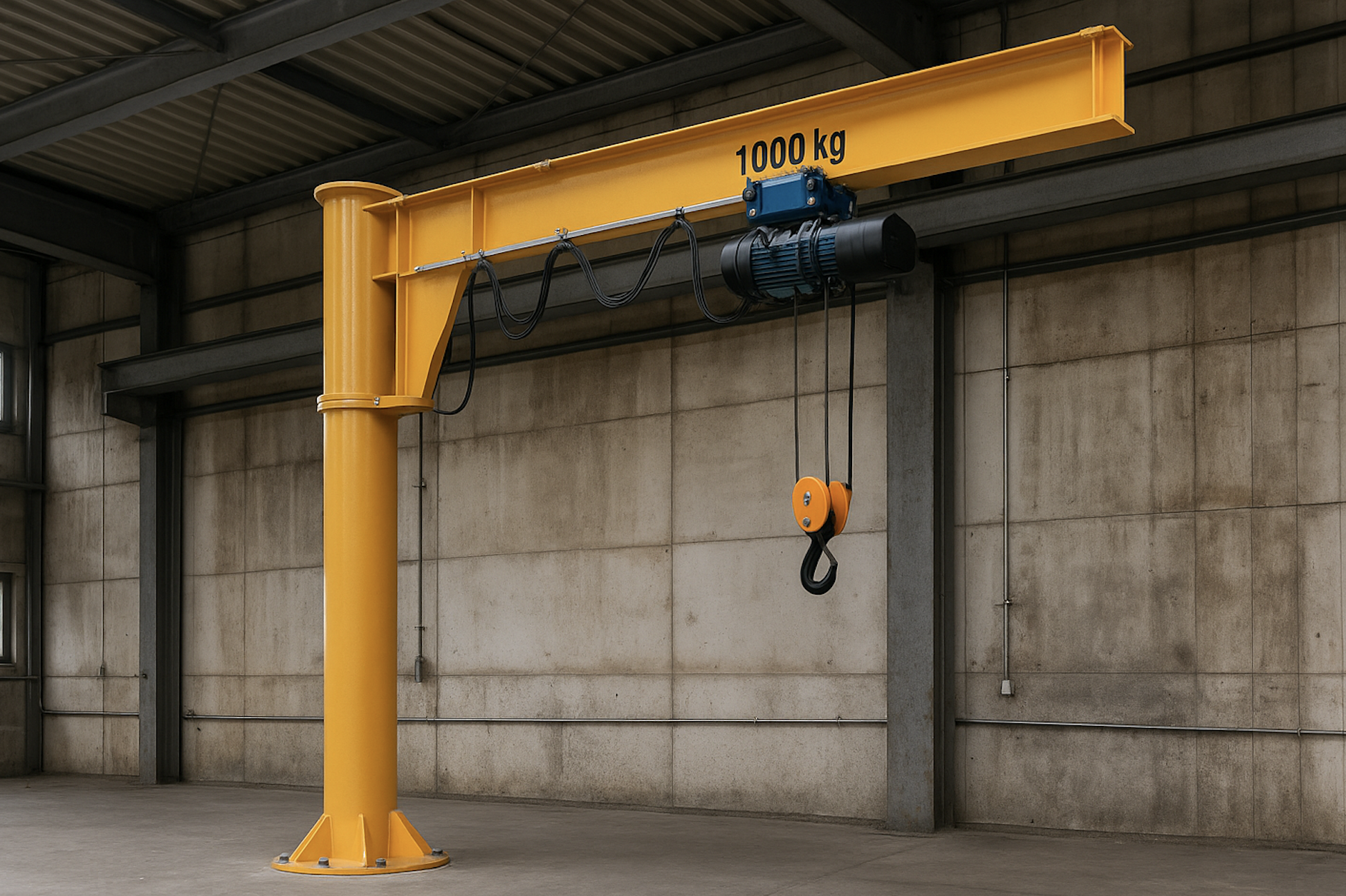

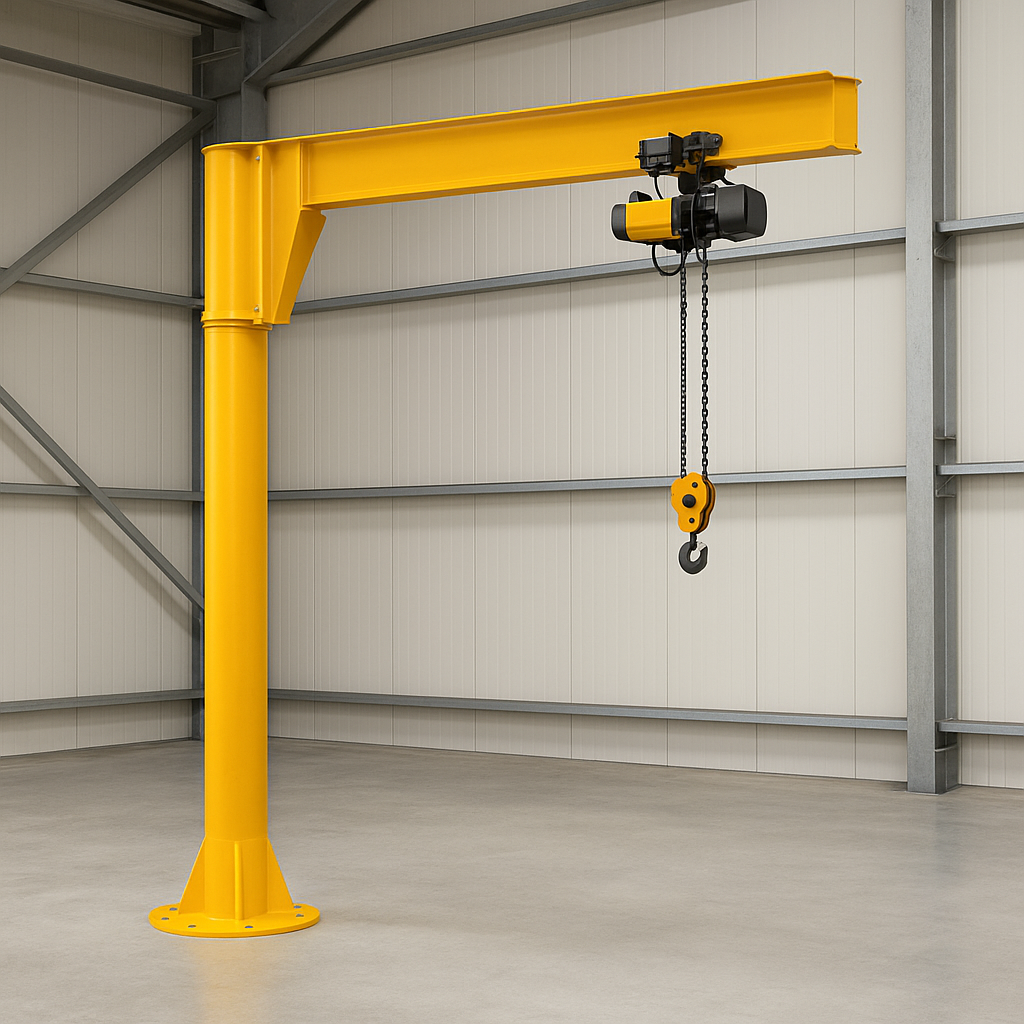

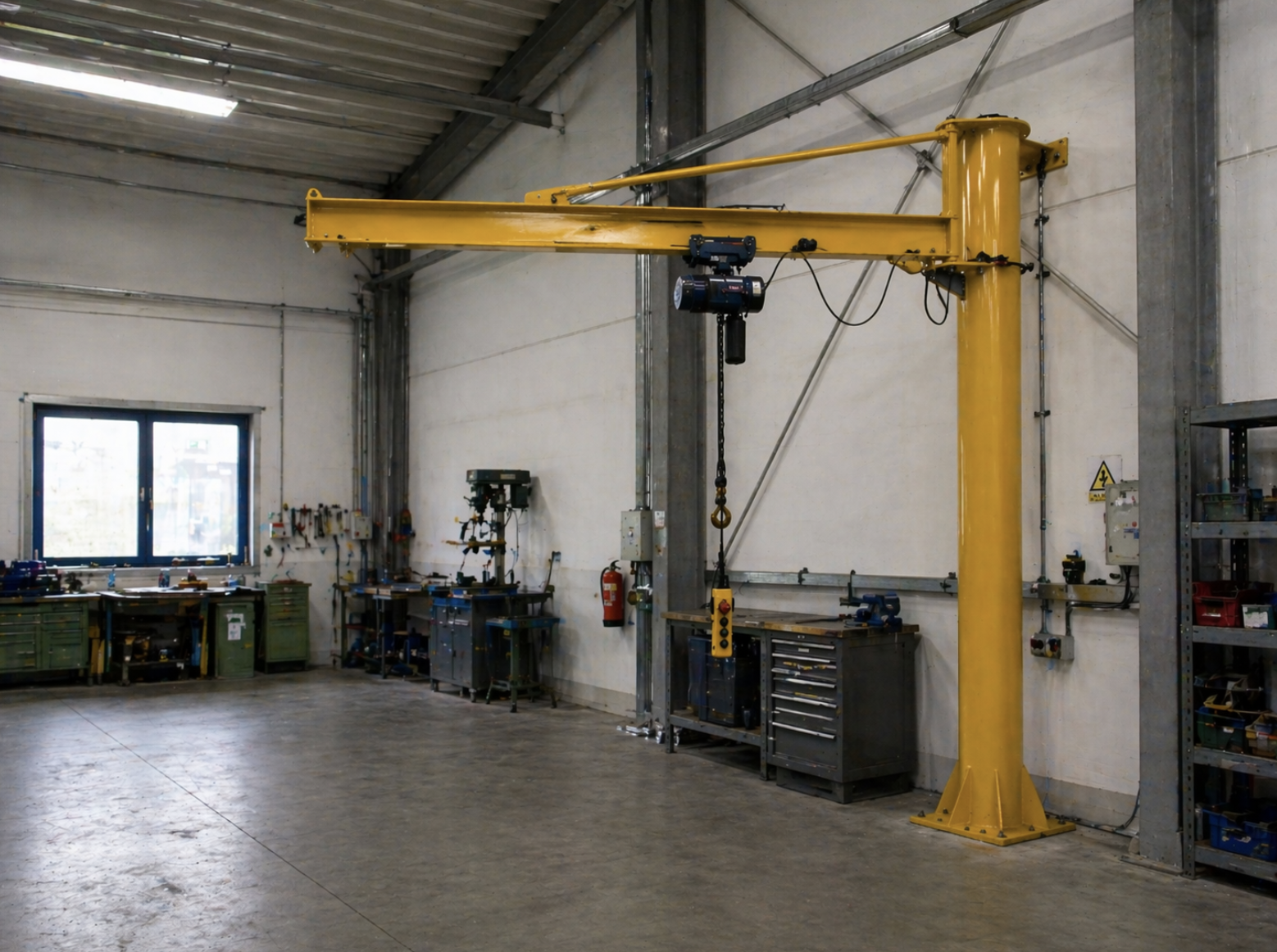

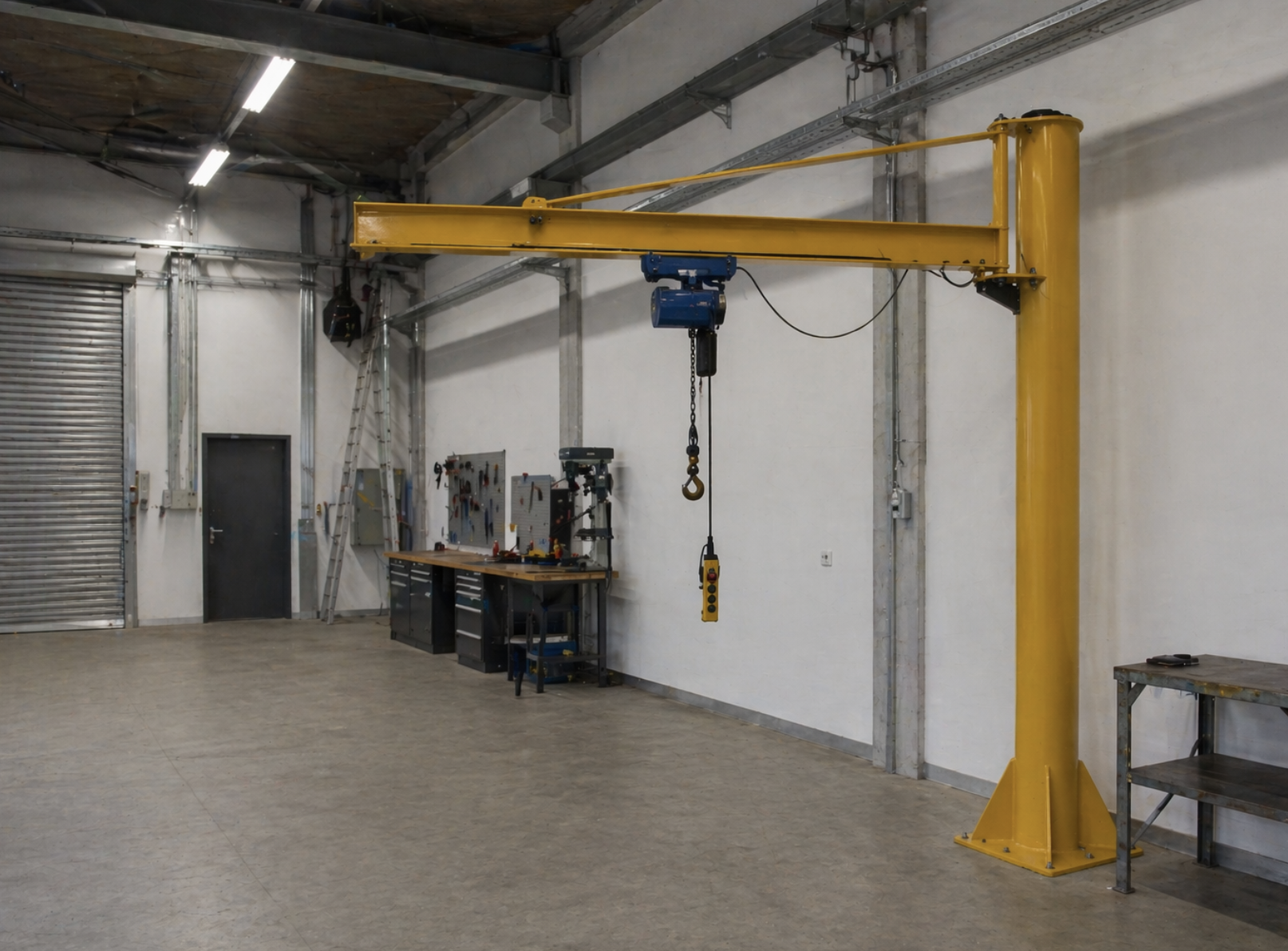

• Säulenschwenkkran: Diese Ausführung wird auf dem Boden montiert und verfügt über eine eigene Stützsäule. Der Ausleger kann je nach Modell bis zu 270° oder sogar 360° schwenken und trägt an seiner Schiene eine Laufkatze mit dem Hebezeug (z. B. Elektrokettenzug).
• Wandschwenkkran: Dieser Kran wird an einer Gebäudewand oder einer vorhandenen Stütze montiert. Typischerweise beträgt der Schwenkbereich an der Wand 180° oder bis zu 270° in Ecken. Der Wandschwenkkran spart Stellfläche am Boden, erfordert jedoch eine ausreichend tragfähige Befestigung.
• Mobiler Schwenkkran: Mobile Schwenkkrane sind Säulenschwenkkrane auf einem fahrbaren Sockel. Sie besitzen einen schweren Grundrahmen mit Rollen oder Staplertaschen, sodass man den Kran flexibel einsetzen kann. Tragfähigkeiten mobiler Modelle liegen meist im Bereich von 125 kg bis etwa 1000 kg.
• Hydraulischer Schwenkkran (Werkstattkran): Kompakte, meist mobile Krane, die Lasten über eine Handhydraulik anheben. Ideal für kleine Lasten von 500 kg bis 2000 kg, oft mit teleskopierbarem Ausleger. Sie eignen sich insbesondere für Werkstatthallen und Kfz-Betriebe.
• Spezialausführungen: Dazu gehören Knickarm-Schwenkkrane (Gelenkarm), teleskopierbare Varianten und Leichtbau-Schwenkkrane aus Aluminium für kleinere Lasten.

Tragfähigkeiten und typische Einsatzbereiche

• 250 kg: Ideal für kleine Werkstätten, Labore oder Montageplätze. Sehr kompakt und von Hand drehbar.
• 500 kg: Für mittlere Lasten, z. B. Komponenten im Maschinenbau oder Güter in der Produktion.
• 1000 kg: Beliebt in Industriehallen für das Handling schwerer Maschinenteile oder Anlagenkomponenten.
• 1500 kg: Geeignet für größere Vorrichtungen, Werkzeugformen oder Bauteile in der Fertigung.
• 5 t: Für schwere Anwendungen wie Maschinenbau, Anlagenmontage oder große Stahlkonstruktionen.
