Deckenkran: Aufbau, Einsatz, Prüfpflichten und Kosten

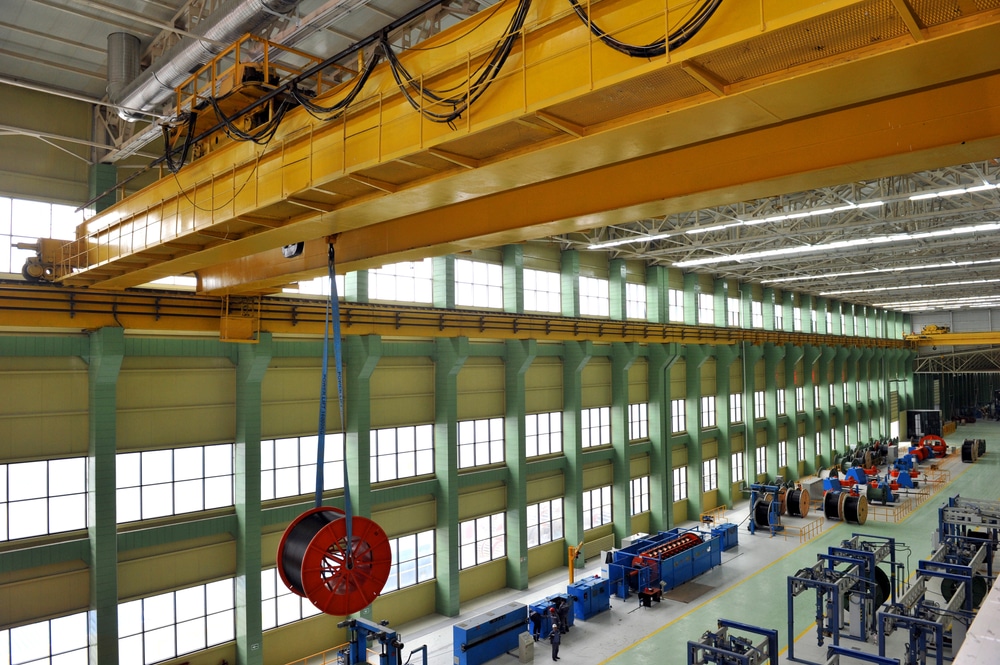

Ein Deckenkran, auch Brückenkran oder Hallenkran genannt, ist ein Kransystem, das fest an der Hallendecke oder an hochliegenden Schienen montiert ist und Lasten innerhalb einer Halle heben und bewegen kann. Diese Krane werden häufig in Produktions- und Lagerhallen eingesetzt, da sie den verfügbaren Raum optimal nutzen, indem sie flurfrei arbeiten. Ein Deckenkran besteht aus einer an der Gebäudekonstruktion befestigten Kranbahn und einer beweglichen Kranbrücke.

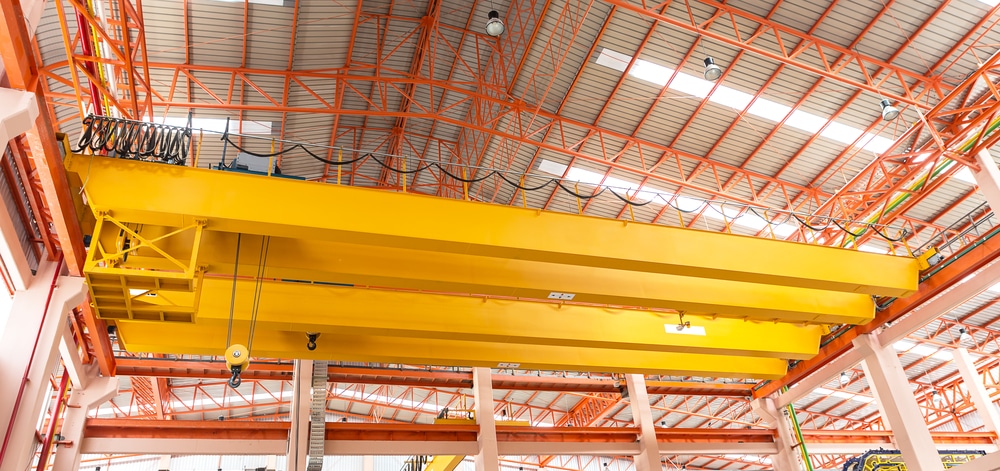

Die Kranbrücke, meist ein oder zwei horizontale Stahlträger, fährt entlang von Laufschienen. An der Brücke bewegt sich eine Laufkatze quer zur Fahrtrichtung, an der das Hubwerk montiert ist. Durch die Kombination dieser Bewegungen kann ein Deckenkran Lasten dreidimensional im Raum bewegen.

Unterschiede zu Portalkranen und Schwenkkranen

Ein Portalkran ähnelt in der Konstruktion einem großen Torrahmen. Während der Deckenkran seine Laufschienen oben an den Hallenwänden oder der Decke hat, steht der Portalkran auf vertikalen Stützen und bewegt sich mit Rädern auf Schienen am Boden.

Säulenschwenkkrane hingegen verfügen über einen schwenkbaren Ausleger und bedienen nur einen begrenzten Bereich um eine Säule oder Wand. Sie eignen sich gut für einzelne Arbeitsplätze, während Deckenkrane größere Hallenbereiche abdecken können.

Tragfähigkeiten und typische Einsatzbereiche

Deckenkrane werden in verschiedenen Tragfähigkeiten angeboten:

• 500 kg: Kleine Deckenkrane für Werkstätten, Labore oder leichte Montagearbeiten.
• 1000 kg (1 t): Standard-Hallenkrane für Montage, Lager oder Maschinenbau.
• 2 t: Für mittlere Lasten wie Maschinenteile oder Werkzeuge.
• 5 t: Für schwere Lasten, z. B. im Stahlbau oder bei großen Bauteilen.

Je nach Bedarf und Zukunftsplanung sollte die Tragfähigkeit passend gewählt werden.

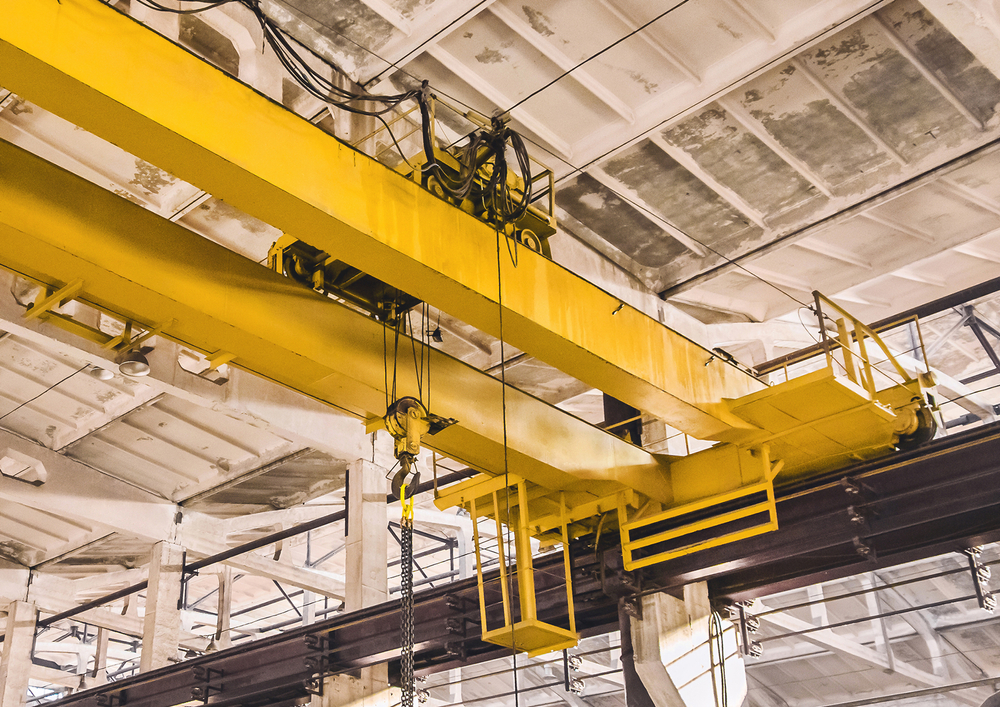

Aufbau eines Deckenkrans mit Laufkatze und Laufschienen

Ein Deckenkran besteht in der Regel aus:

• Laufschienen/Kranbahn: An Decke oder Wand befestigt.
• Kranbrücke: Ein- oder zweiträgerige Stahlkonstruktion mit Endwagen.
• Laufkatze mit Hubwerk: Fährt quer über die Brücke, hebt und senkt Lasten.
• Steuerung: Entweder kabelgebunden oder per Funk.
• Stromzufuhr: Meist über Schleifleitungen oder Energieketten.

Je nach Größe und Hallenstruktur kann der Aufbau mehrere Tage bis Wochen dauern.
